Visualizzazione e stampa file Raster
Perche' una funzione di visualizzazione e stampa per file raster?

Purtroppo non tutti i progetti sono disponibili in formato vettoriale (DXF), ma molto lo sono solamente su formato file raster (.GIF, .TIF, .BMP, .JPG etc.)
Questo provoca difficolta' nella stampa, perche' non e' semplice riscalarli su carta alle dimensioni reali.
IsiPlot offre percio' una nuova funzione che permette di visualizzare e stampare anche i file raster alle dimensioni reali o a preferenza riscalandoli.
Il tutto naturalmente preservando le funzioni di stampa di una grande tavola su fogli di piccolo formato, come gia' possibile con i file DXF.


Ecco un esempio di come sia semplice con IsiPlot visualizzare e stampare un file raster:

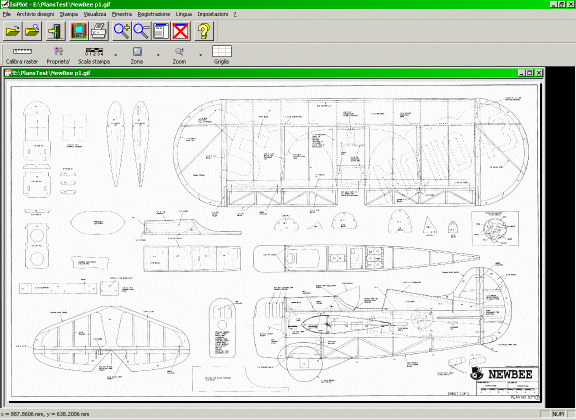

Ecco come si presenta un file raster in visualizzazione.



La prima operazione da fare consiste nella calibratura.

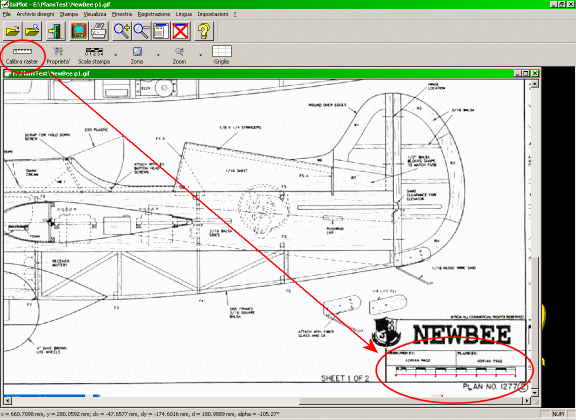

Per eseguirla premere l'omonimo pulsante e quindi cliccare gli estremi di un segmento la cui lunghezza sia nota.....

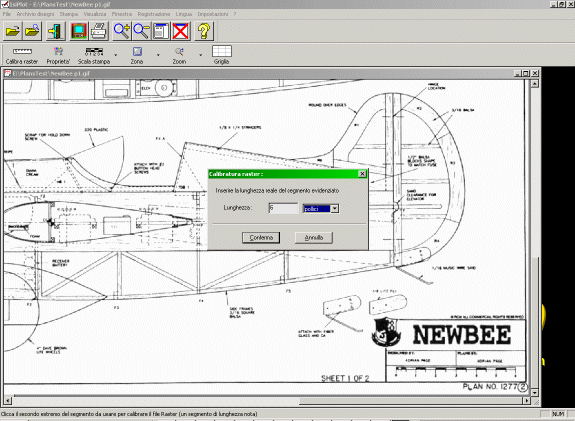

... quindi inserire la lunghezza del segmento e la relativa unita' di misura.

Gia' finito!

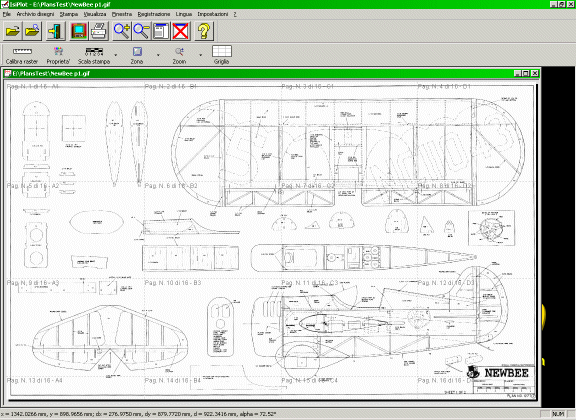

Ora, abilitando la griglia, e' possibile vedere come la stampa verra' divisa su piu' fogli....

E' anche possibile effettuare misure sul disegno cliccando un punto col mouse e spostandolo sul secondo punto da misurare.

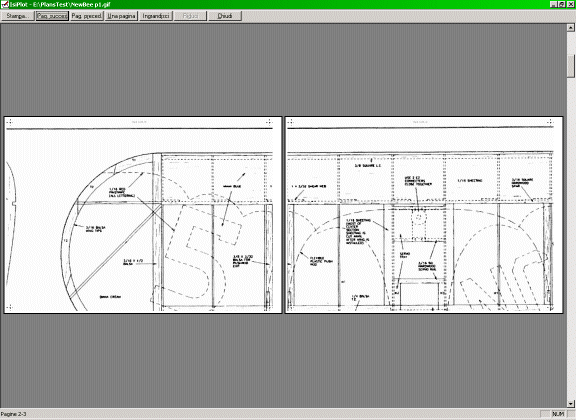

... ed ecco come si presenta l'anteprima di stampa. Si possono notare i marcatori di riferimento utili per riassemblare poi il disegno.




E' anche possibile scegliere di stampare-visualizzare solo una zona dell'intero raster:

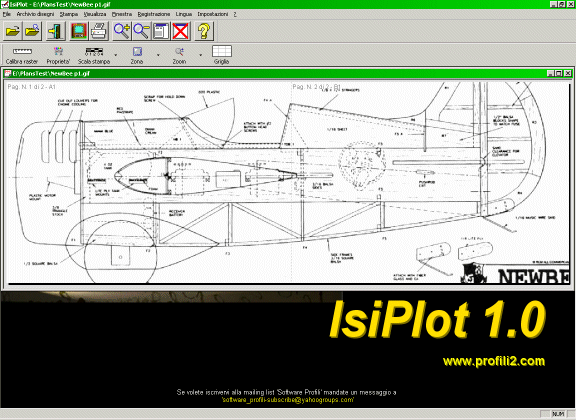

Selezionare la zona che contiene il profilo tramite l'apposito menu nella barra strumenti....'

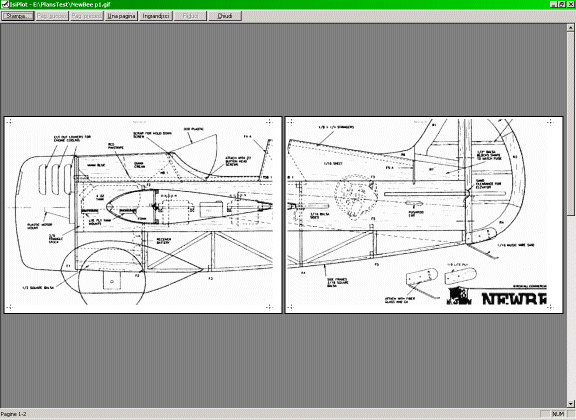

...ed ecco l'anteprima di stampa di quella zona!







Per maggiori informazioni scrivete a info@profili2.com oppure a st.duranti@alice.it
