Visualizzazione e stampa file DXF
(stampa solo su versione Professional)

Ecco come visualizzare e stampare file DXF r12 usando la mosaicatura quando si possiede una stampante di piccolo formato

Perche' una nuova funzione di visualizzazione e stampa per file DXF?

Fino alla versione 2.17 Profili si limitava a creare file DXF, senza pero' poi poterli reimportare per visualizzarli e stamparli.
Da ora invece queste possibilita' sono presenti (la stampa lavora solo sulle versione Professional).
I motivi principali per cui e' stata introdotta questa funzione sono fondamentalmente tre:
  • Dopo aver creato un file DXF a volte e' necessario ritoccarlo con QCad, che pero' non offre la possibilita' di suddividere una tavola su piu' fogli in stampa. Questa limitazione e' stata percio' sopperita dalla nuova funzione di stampa file DXF inclusa in Profili.
  • Spesso accade di dover stampare disegni in formato DXF (vedi anche l'archivio presente su questo sito), ma e' difficile trovare programmi economici che permettano la stampa vettoriale di questi file, specialmente quando e' necessario spezzare grandi tavole su fogli di piccolo formato
  • A volte e' necessario ricavare da un file DXF un profilo alare. Profili Professional offre ora anche questa possibilita'

Ecco le principali funzioni offerte :
  • Visualizzazione (per tutte le versioni) e stampa (solo per Professional) di file DXF
  • Possibilita' di definire la scala di stampa, scalare a tutta pagina e definire l'unita' di misura da applicare
  • Possibilita' di suddividere una tavola di grande formato su piu' fogli di piccolo formato, particolarmente utile per chi non possiede un plotter di formato A0.
  • Gestione in stampa di stampanti a modulo continuo.
  • Autentica stampa vettoriale, non tramite renderizzazione raster come la maggior parte dei programmi economici. In pratica la precisione in stampa viene mantenuta, senza approssimazioni.
  • Selezione dei Livelli da visualizzare stampare
  • Possibilita' di definire colore di sfondo, di disegno, spessore linee etc.
  • Possibilita' ricavare un file .DAT da un profilo alare presente in un file .DXF (solo versione Professional).

Ecco una serie di schermate esemplificative:

Ecco come si presenta un file DXF in visualizzazione.



Lo stesso dopo avere ad esempio forzato il colore linee al Bianco/Nero.





Qui e' mostrata la possibilita' di zoom ad alta precisione, senza sgranamento dell'immagine.

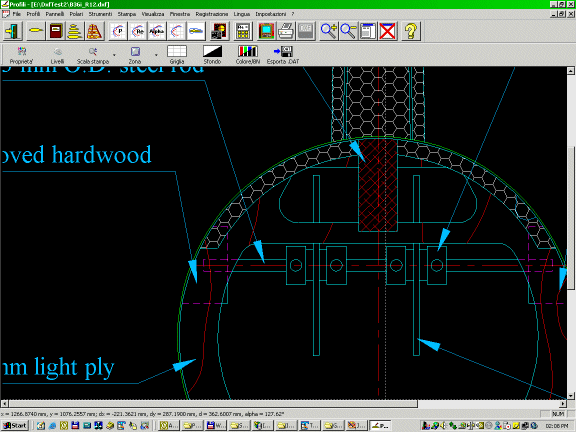

Il colore di sfondo e' stato qui impostato a nero.



Ecco mostrato come sia possibile visualizzare a video la griglia di fogli su cui andra' stampato il file, a seconda del formato di stampa impostato.



... ed ecco come si presenta l'anteprima di stampa. Si possono notare i marcatori di riferimento utili per riassemblare poi il disegno.




Mostriamo qui i 4 semplici passi per esportare un profilo alare da file DXF a file .DAT:

Selezionare la zona che contiene il profilo, quindi premere 'Esporta .DAT'



Evidenziare in rosso (cliccando col mouse) il contorno del profilo da esportare.



Se il profilo non si presenta orientato come nella figura di esempio usare i pulsanti per metterlo nella giusta direzione.



Inserire ora il nome del profilo e del file .dat da creare.

E' anche possibile ridefinire la pannellizzazione del profilo e scegliere se normalizzarne o meno le coordinate.



Spero che questa pagina web sia riuscita a darvi un'idea al riguardo della nuova funzione di visualizzazione e stampa DXF.
Questa funzione e' completamente operativa nella versione Professional, mentre nelle altre versioni e' abilitata solo in visualizzazione.





Per maggiori informazioni scrivete a info@profili2.com oppure a st.duranti@alice.it
