Visualizzazione e stampa file Raster
(stampa solo su versione Professional)

Ecco come visualizzare e stampare file raster alla giusta scala usando la mosaicatura quando si possiede una stampante di piccolo formato

Perche' una nuova funzione di visualizzazione e stampa per file raster?

Con la versione 2.17 gli utenti di Profili hanno avuto la possibilita' di visualizzare e stampare i file DXF dei PROGETTI presentati su questo sito web.
Purtroppo pero' non tutti i progetti sono disponibili in formato vettoriale (DXF), ma molto lo sono solamente su formato file raster (.GIF, .TIF, .BMP, .JPG etc.)
Questo provoca difficolta' nella stampa, perche' non e' semplice riscalarli su carta alle dimensioni reali.
La versione 2.18 offre percio' una nuova funzione che permette di visualizzare e stampare (per la versione Professional) anche i file raster alle dimensioni reali o a preferenza riscalandoli.
Il tutto naturalmente preservando le funzioni di stampa di una grande tavola su fogli di piccolo formato, come gia' possibile con i file DXF.


Ecco un esempio di come sia semplice con la versione 2.18 Pro visualizzare e stampare un file raster:

Ecco come si presenta un file raster in visualizzazione.

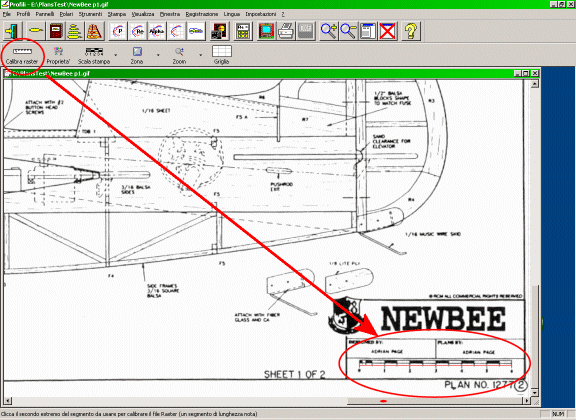

La prima operazione da fare consiste nella calibratura.

Per eseguirla premere l'omonimo pulsante e quindi cliccare gli estremi di un segmento la cui lunghezza sia nota.....





... quindi inserire la lunghezza del segmento e la relativa unita' di misura.

Gia' finito!

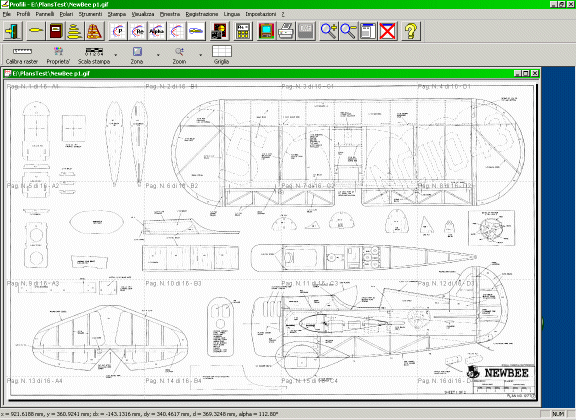

Ora, abilitando la griglia, e' possibile vedere come la stampa verra' divisa su piu' fogli....

E' anche possibile effettuare misure sul disegno cliccando un punto col mouse e spostandolo sul secondo punto da misurare.



... ed ecco come si presenta l'anteprima di stampa. Si possono notare i marcatori di riferimento utili per riassemblare poi il disegno.




E' anche possibile scegliere di stampare-visualizzare solo una zona dell'intero raster:

Selezionare la zona che contiene il profilo tramite l'apposito menu nella barra strumenti....'



...ed ecco l'anteprima di stampa di quella zona!





Spero che questa pagina web sia riuscita a darvi un'idea al riguardo della nuova funzione di visualizzazione e stampa Raster.
Questa funzione e' completamente operativa nella versione Professional, mentre nelle altre versioni e' abilitata solo in visualizzazione.





Per maggiori informazioni scrivete a info@profili2.com oppure a st.duranti@alice.it
